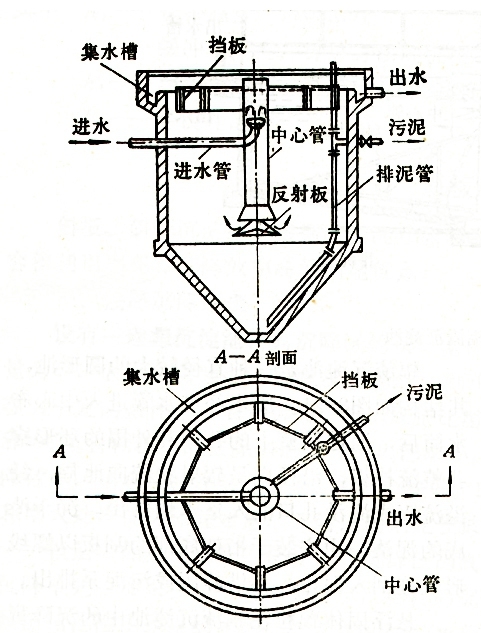

豎流式沉淀池又稱立式沉淀池，是池中廢水豎向流動的沉淀池。池體平面圖形為圓形或方形，水由設在池中心的進水管自上而下進入池內（管中流速應小于30mm/s），管下設傘形擋板使廢水在池中均勻分布后沿整個過水?dāng)嗝婢徛仙▽τ谏钗鬯话銥?.5-0.7mm/s，沉淀時間采用1-1.5h），懸浮物沉降進入池底錐形沉泥斗中，澄清水從池四周沿周邊溢流堰流出。堰前設擋板及浮渣槽以截留浮渣保證出水水質。池的一邊靠池壁設排泥管（直徑大于200mm）靠靜水壓將泥定期排出。豎流式沉淀池的優點是占地面積小，排泥容易，缺點是深度大，施工困難，造價高。理論依據：豎流式沉淀池中，水流方向與顆粒沉淀方向相反，其截留速度與水流上升速度相等，上升速度等于沉降速度的顆粒將懸浮在混合液中形成一層懸浮層，對上升的顆粒進行攔截和過濾。因而豎流式沉淀池的效率比平流式沉淀池要高。

應用領域

沉淀法可以去除水中的砂粒、化學沉淀物、混凝處理形成的絮體等。沉淀過

程簡單易行，分離效果比較好，是水處理的重要過程，應用廣泛。常用于處理水量小于20000m3/d的污水處理廠。
